氧化溝轉刷曝氣機

氧化溝轉刷曝氣機 曝氣轉刷

【概述】
  轉刷曝氣機適用于推流式氧化溝曝氣、推流,對污水進行充氧,可以防止活性污泥沉淀,有利于微生物的生長,是氧化溝污水處理系統的主要設備。轉刷曝氣機具有曝氣充氧、混合、推流的多重作用,是理想的曝氣設備,曝氣轉刷廣泛應用于市政污水以及工業廢水處理。

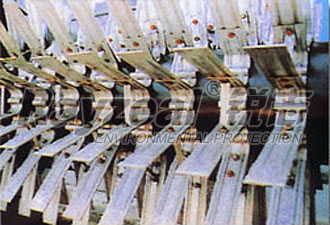

  轉刷曝氣機由電機、減速器、主軸、曝氣轉刷葉片、支座與聯軸器、潤滑密封系統等組成,主軸在傳動裝置的帶動下以一定的速度回轉,主軸上均勻布置著由碳鋼、不銹鋼材料或非金屬材料制成的刷片,曝氣轉刷葉片在隨主軸水平旋轉的過程中,刷片與水接觸,將空氣中的氧不斷導入水中,并將水拋入空中,充分與空氣接觸,空氣迅速溶入水中,完成充氧過過程。同時曝氣轉刷對水的推動作用確保池底有0.15~0.3m/s的流速,使活性污泥處于懸浮遷移狀態,與進水混合良好。轉刷曝氣機具有動力效率高、充氧量大、壽命長、功率損耗低、低噪音、運行穩定可靠的特點。

【適用范圍】
  轉刷曝氣機主要應用于城市生活污水處理、各類工業廢水處理的氧化溝工藝。

【工作原理】

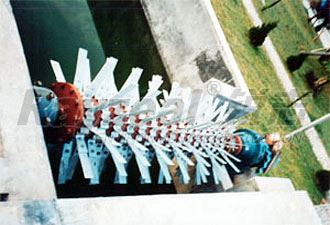

  電機通過減速機帶動臥軸上的刷片組轉動,沖擊水體,推動水流作水平層流,足夠的水流速度可以防止活性泥沉淀;同時,旋轉的刷片將空氣卷入水體,使液面不斷更新,完成充氧作用。轉刷曝氣機能有效地滿足氧化溝工藝對混合、充氧和推流的需要。

【結構特點】
  減速箱為硬齒面二級齒輪傳動,結構緊湊、運轉平穩,噪音小。刷片為組合抱箍式呈螺旋狀排列,入水均勻,無沖擊負荷;尾架軸承座三維可調,能承受主軸在安裝時造成的誤差;轉刷曝氣機減速箱輸出軸有兩種方式,一種是單出軸,一種是雙出軸,可以滿足用戶的不同需要。

【設備特點】
  轉刷曝氣機由立式電機、螺旋圓錐—圓柱齒輪減速器、主軸、刷片、尾端軸承座、潤滑系統及控制柜組成。
產品具有以下特點:
  1、采用立式硬齒面齒輪減速機,承載能力強,耐沖擊,運轉平穩;
  2、采用彈性柱銷齒式聯軸器聯接,傳遞扭矩大,允許一定的徑向和角度誤差,安裝簡單;
  3、刷片采用不銹鋼、碳鋼鍍鋅材料或非金屬材料,耐腐蝕,壽命達10年以上,刷片呈螺旋排布,入水均勻、負荷平穩;
  4、采用調心軸承,既可以克服一定的安裝誤差,又能補償轉刷水平軸因溫差引起的伸縮,保證轉刷的正常運行, 提高設備壽命。
  5、可根據氧化溝寬度靈活布置,并可根據溶解氧自動控制運行。

【技術參數】
轉刷轉速:70-120rpm。
浸水深度:300mm
最佳充氧量:8.2KgO2/h.m

轉刷直徑Φ(mm) 轉刷有效長度 功率(kW) 充氧能力
(kgO2/h)
動力效率(KgO2/kW·h) 推動力
m3/m
適用有效
水深
700 3 7.5 12 1.8~2.4 >155 2.5-3.5
4.5 11 18
6 15 24
1000 3 15 25
4.5 22 35
6 26 49 >500
7.5 32 60
9 37 75
