【概述】
　　由于各種SBR法都是采用周期排水，排水時池中的水位是變化的，為保證排水時不會擾動池中各水層，使排出上清液始終位于最上層，這就要求使用一種能隨水位變化而調節的出水堰設備，即潷水器，又名撇水器。
　　潷水器是CASS法、SBR法、ICEAS法等污水處理工藝中常用的關鍵環保設備，在造紙、紡織、冶金、鋼鐵、啤酒、食品、飲料、制藥等行業的廢水和城市生活污水處理中，以SBR、CASS法為主要的工藝已經得到了廣泛應用。
　　潷水器按其結構形式可分為機械式潷水器、虹吸式潷水器、浮筒式潷水器、簡易式潷水器等幾種。

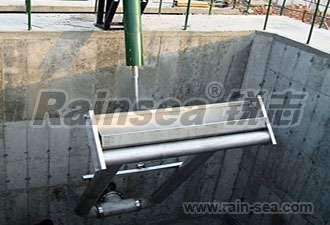

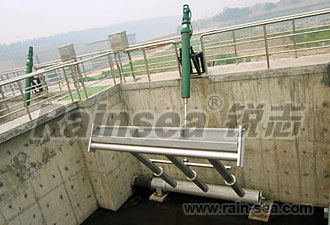

　　旋轉式潷水器(屬機械式撇水器的一種)應用十分廣泛。江蘇銳志環保公司發研制的旋轉式潷水器具有體積小，潷水效果好、能耗低、無噪聲、自動化程度高，便于集中控制，維修方便等優點，適用于間歇性排水場合。
　　旋轉式潷水器主要由電控箱、傳動裝置、機架、連桿缸筒、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式撇水器由連桿缸筒把水下部分與執行機構連接起來，當需要排水時，撇水器中央控制系統給出信號，指令電機驅動螺桿旋轉，螺母向下移動，通過連桿缸筒推動集水堰槽隨水平管的轉動而下降，完成定量潷水，排出的上清液由排水管排出；當旋轉式潷水器潷水結束后，可由接近開關給出信號，電機反轉，牽引撇水器的集水堰槽上移，回到預置位置，等待完成旋轉式潷水器的下一個循環。旋轉式潷水器的螺桿螺母機構采用帶自鎖機構設計，以免在斷電的情況下螺母下滑，影響整個動作過程程序執行。

【PS型旋轉式潷水器】

型 號	處理水量(m3/h)	出水堰長度	過水流速（L/ms）	潷水深度	預埋出水管A(mm)	電機功率
PS-50	0～50	1200	≤30	0～2500	DN150	0.55kw
PS-100	0～100	1800	≤30	0～2500	DN200	0.55kw
PS-150	0～150	1800	≤30	0～2500	DN250	0.55kw
PS-200	0～200	1800	≤30	0～2500	DN250	0.55kw
PS-300	0～300	2500	≤30	0～2500	DN300	0.55kw
PS-400	0～400	3600	≤30	0～2500	DN400	0.75kw
PS-500	0～500	4000	≤30	0～2500	DN400	0.75kw
PS-600	0～600	5000	≤30	0～2500	DN450	0.75kw

【UPS型旋轉式潷水器】

型 號	處理水量(m3/h)	出水堰長度	過水流速（L/ms）	潷水深度	預埋出水管A(mm)	電機功率
UPS-10	0～10	1200	≤30	0～2500	DN100	0.55kw
UPS-25	0～25	1200	≤30	0～2500	DN100	0.55kw
UPS-50	0～50	1300	≤30	0～2500	DN150	0.55kw
UPS-100	0～100	1800	≤30	0～2500	DN200	0.55kw
UPS-150	0～150	1800	≤30	0～2500	DN200	0.55kw
UPS-200	0～200	2000	≤30	0～2500	DN250	0.55kw
UPS-300	0～300	2500	≤30	0～2500	DN300	0.55kw
UPS-400	0～400	3000	≤30	0～2500	DN400	0.75kw

【FT型無動力浮筒旋轉式潷水器】

型 號	處理水量(m3/h)	出水堰長度	過水流速（L/ms）	潷水深度	預埋出水管A(mm)
FT-25	0～25	1300	≤30	0～3000	DN100
FT-50	0～50	1300	≤30	0～3000	DN100
FT-100	0～100	1300	≤30	0～3000	DN150
FT-200	0～200	2000	≤30	0～3000	DN200
FT-300	0～300	2500	≤30	0～3000	DN250
FT-400	0～400	2500	≤30	0～3000	DN300
FT-500	0～500	3000	≤30	0～3000	DN350
FT-600	0～600	3000	≤30	0～3000	DN400

【QFT型小型浮筒式潷水器】

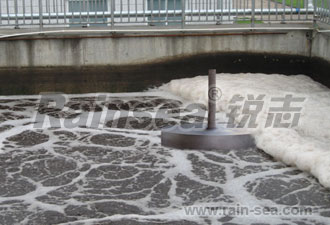

　　小型浮筒式潷水器，依靠浮筒的浮力順著導桿上浮下降，漂浮在水面上。浮筒式潷水器通過鋼絲軟管將排水系統與收水系統相連，收水系統由浮筒及進水槽組成。
　　由于浮筒的浮力，使浮筒式潷水器的進水可隨水面的變化而變化，可保證排水時水面上的浮渣不會進入排水管內。浮筒式潷水器的主體為不銹鋼材料，連接管為高強度鋼絲軟管。

型 號	處理水量(m3/h)	潷水深度
QFT-5	0～5	500-4000mm
QFT-10	0～10	500-4000mm
QFT-20	0～20	500-4000mm
QFT-30	0～30	500-4000mm
QFT-40	0～40	500-4000mm
QFT-50	0～50	500-4000mm
QFT-70	0～70	500-4000mm
QFT-80	0～80	500-4000mm
QFT-100	0～100	500-4000mm

【虹吸式潷水器】
　　HBS型虹吸式潷水器用于間歇曝氣系統中間歇、均勻地排放處理水，防止浮渣干擾。
　　虹吸式潷水器以虹吸方式自動排SBR反應池中上清液，當需排水時，電磁閥打開，積聚在管上部的空氣被放掉，關閉電磁閥，使之形成虹吸，自動排水，直至真空破壞后，停止排水，等待下一個循環。虹吸式潷水器是一種對水量水質變化有很強適應性，無機械轉動、無需動力驅動的高效節能污水處理設備。
　　虹吸式潷水器具有以下特點：
　�。�1）基于虹吸原理自動排水；
　　（2）虹吸式潷水器的結構簡單，無運轉部件，成本低，節能；
　�。�3）虹吸式潷水器運行時，僅操作排氣閥，簡單、可靠、易控制，也便于維修；
　�。�4）虹吸式潷水器的水頭損失較小。
　　虹吸式潷水器一般適用于潷水深度<1m的場合。
