WSZ型地埋式生活污水處理設備

地埋式生活污水處理設備　地埋式污水處理設備

【適用范圍】
　　WSZ型地埋式生活污水處理設備適用于生活小區、旅游景點、賓館、療養院、學校、礦山、工廠等生活污水處理及類似的工業污水處理。

【工作原理】
　　WSZ型地埋式生活污水處理設備利用活性污泥法達到凈化污水的目的。設備工作原理：利用好氧菌自身的生命活動，在污水中，微生物形成的生物絮凝體使懸浮狀和膠體狀的有機污染物失穩絮凝，吸附在活性污泥表面，降解有機物，使水中的BOD、COD大幅下降。

【設備結構】

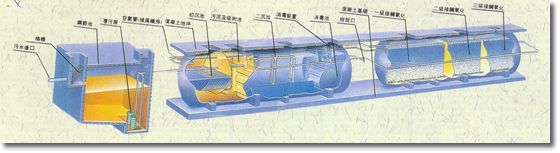

　　由一體多元化玻璃鋼預制構件組合而成。裝置內配有水下曝氣、水流推動雙功能曝氣機。處理污水時，污水從裝置頂部流入曝氣區，曝氣機水下曝氣并推流攪動污水，進入的污水很快與原有的混合液充分混合，最大限度地適應進水水質的變化。曝氣機通過水流推動和水下曝氣雙重功能，使曝氣區污水有規律地循環流動，污水中的溶解氧含量迅速提高。由于污水在曝氣區不斷循環流動，區內各點水質比較均勻，微生物的數量、性質基本相同，因此曝氣區各部分的工作情況幾乎一致。這就把整個生化反應控制在良好的同一條件下。有機物被微生物逐步降解，污水得到凈化。

【設備特點】
　　WSZ型地埋式生活污水處理設備具有以下顯著的特點：
1、結構合理緊湊，可埋入地表下，有利保溫，在寒冷的冬季(-30 ℃)仍可正常運行，適應中國南北廣闊的氣候環境；亦可安置在水塘中，借用地形融入周圍環境，減少占地面積。無污染，無噪聲，無異味，減少二次污染
2、不受污水量的限制，機動靈活，可單個使用，也可多個聯合使用。因此適合在居民小區、旅游景點、賓館、別墅、營房、學校等生活聚集區就近安裝，不用大量鋪設收集污水的管道網絡。如果水量較大，也可以成組布置，集中處理，建成小型污水處理廠(站)；
3、該裝置是由工廠生產玻璃鋼預制構件，現場拼接組合而成，操作簡單、維護方便
4、全自動控制，自動化程度高，能耗低，管理費用小，不需人員管理
5、無污泥回流、噪聲低，無異味
6、重量輕巧，易于運輸，方便安裝，耐腐蝕，使用壽命長
7、凈化效率高，BOD去除率在80%～90%，出水各項指標達到國家《城鎮污水處理廠污染物排放標準》(GB 18918—2002)的二級或一級(B)標準，可達標排放。目前客戶多要求進一步配套，作臭氧強氧化深度處理，達到《城市污水再生利用景觀環境用水水質標準》(GB/T 18921—2002)標準，再生利用。
8、設備埋于地下且出水效果好，地表綠化率可達90%以上，可將污水處理工程布置成景觀。若使用耐寒喜水的特殊標志性樹種或草坪，形成溪流、噴泉、水塘、魚池融為一體的水處理景觀，化污濁為清泉，既治理了污水又美化了環境，滿足人們依山傍水而居的愿望。

【型號規格】
　　銳志環保公司生產的WSZ型地埋式生活污水處理設備，有WSZ-A型模塊式、WSZ-F型玻璃鋼兩大系列，生活污水處理量0.5～50m3/H共30多種規格。

【W(wǎng)SZ-A型模塊式】
一、工藝說明
　　WSZ-A 型地埋式生活污水處理設備的設計主要是針對生活污水和與之類似的工業有機污水的處理。其主要處理手段是采用目前較為成熟的生化處理技術——接觸氧化法，水質參數按一般生活水水質，進水BOD 20Omg/l，出水BOD 20mg/l指標設計，總共有六部份組成：(1)初沉池；(2)接觸氧化池；(3)二沉池；(4)消毒池、消毒裝置；(5)污泥池；(6)風機房、風機；
　　現對該地埋式生活污水處理設備論述如下：
　　(1)初沉池：地埋式生活污水處理設備的初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。（注：WSZ-A O.5-5m3/h不設初沉池）
　　(2)接觸氧化池：初沉后水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為 1小時以上。加強型設備接觸氧化時間可達6小時，填料為新穎梯形環保填料。易結膜、不堵塞。水處理填料比表面積為160m2/m3，接觸池氣水比在12:1左右。（注WSZ-A 0.5-5T/h，接觸池為二級）
　　(3)二沉池：生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為O.3-0.4毫米/秒。排泥采用空氣提升至污泥池。（注WSZ—A0.5-5mT/h，污泥自流到污泥池中）
　　(4)消毒池及消毒裝置：消毒池按規范：“TJI4—74”標準為30分鐘，若是醫院污水，消毒池可增加停留時間至1-1.5小時，采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。（注:如用于工業污水消毒池與消毒裝置可以不要)
　　(5)污泥池：初沉池、二沉池的所有污泥均用空氣提至 WSZ-A的污泥池內進行好氧消化。污泥池的清液回流至接觸氧化池內進行再處理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。（WSZ-A 0.5-5T/h，污泥采用厭氧消化）
　　(6)風機房、風機：WSZ-A地埋式生活污水處理設備的風機房設在消毒池的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺L型羅茨鼓風機，能自動交替運行。單臺風機運行壽命30000小時左右。

二、WSZ-A地埋式生活污水處理設備技術參數

名稱
型號
A-0.5
A-1
A-3
A-5
A-10
A-20
A-30
處理量（m3/h)
0.5
1
3
5
10
20
30
風機
型號
L13LD
L13LD
L12LD
L12LD
L22LD
L23LD
L32LD
功率
0.75
0.75
1.5
1.5
2.2
4
7.5
水泵
型號
AS10-2CB
AS10-2CB
AS10-2CB
AS10-2CB
AS10-2CB
AS16-2CB
AS16-2CB
功率
1.0
1.0
1.0
1.0
1.0
1.6
1.6
進水
BOD5mg/l
200-400
出水
BOD5mg/l
20-60
設備重量約
2.5
4.5
6
9
9
12
15

三、WSZ-A地埋式生活污水處理設備處理量與進出水BOD5 關系
進水BOD5mg/L
200
300
400
200
300
400
500
300
400
500
出水BOD5mg/L
20
20
20
30
30
30
30
60
60
60
處理水量
（m3/h）
A-0.5
0.5
0.4
0.33
0.5
0.4
0.38
0.3
0.5
0.43
0.38
A-1
1
0.8
0.65
1
0.9
0.75
0.6
1
0.85
0.75
A-3
3
2.4
1.95
3
2.7
2.55
1.8
3
2.55
2.55
A-5
5
4
3.25
5
4.5
3.75
3
5
4.25
3.75
A-10
10
8
6.5
10
9
7.5
6
40
8.5
7.5
A-20
20
16
13
20
18
15
12
20
17
15
A-30
30
24
19.5
30
27
22.5
18
30
25.5
22.5

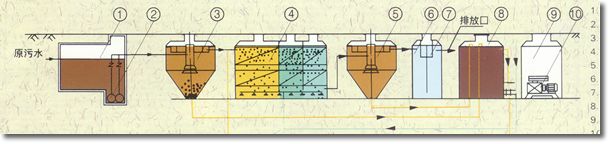

四、WSZ-A地埋式生活污水處理設備工藝流程圖

五、WSZ-A地埋式生活污水處理設備標高

項目
A-0.5
A-1
A-3
A-5
A-10
A-20
A-30
H
1500
1900
2400
2700
2600
2700
3000
H1
1000
1300
1800
2100
1800
1900
2100
H2
1000
1300
1700
2100
1600
1700
1800
DN1
80
80
80
80
100
100
100
DN2
80
80
100
100
100
125
125


【W(wǎng)SZ-F型模塊式】

一、概述
　　WSZ-F型地埋式生活污水處理設備是為用戶提供一種可埋地設置的成套有機污水處理設備，其主要目的是使生活污水和與之類似的工業有機污水經該設備處理后達到用戶要求的排放標準。以玻璃鋼材料為主要結構的全新工藝組合的WSH一F設備，使污水處理工藝與制造上又上了一個新臺階，從而使在此領域的污水處理達到先進水平。

二、WSZ-F地埋式生活污水處理設備技術參數表一
項目
進水
出水
BOD5
100-200
20
CODcr
200-400
70
SS
200-450
30

三、WSZ-F地埋式生活污水處理設備技術參數表二
項目 型號
F-1
F-3
F-5
F-7.5
F-10
F-15
F-20
F-30
F-40
F-50
處理量（m3/h)
1
3
5
7.5
10
15
20
30
40
50
設備件數
1
1
1
1
2
2
2
3
4
4
污泥吸附及初沉池（m3）
1.8
5.5
9
14
18
27
36
50
80
100
接觸氧化池（m3）
5.0
14.5
24
36
44
63
80
130
170
200
二沉池表面負荷（m3/m2h）
1.2
1.3
1.3
1.3
1.2
1.2
1.5
1.5
1.5
1.6
消毒池（m3）
0.6
1.8
2.8
4
5.5
8
10
15
20
25
風機
型號
HC-25IS
HC-30IS
HC-50C
HC-50IS
HC-60S
HC-80S
HC-100S
HC-100S
HC-100S
HC-100S
功率
0.4
0.75
1.5
2.2
2.2
3.7
5.5
5.5
5.5X2
5.5X2
臺數
2
2
2
2
2
2
2
2
3
3
水泵
型號
AS10-2CB
AS16-2CB
AS20-2CB
功率
1.0
1.6
2.9
最大件數（t）
5
6
7
10
8
10
10.5
10.5
10.5
12
設備總重
5.5
6.5
8
11
17
20
21
29
38
42
占地面積（m2）
8
14
20
30
50
65
75
115
155
185
