【概述】
轉鼓式格柵除污機，又名轉鼓格柵機、旋轉式格柵機、螺旋式細格柵機，銳志環保公司引進國際先進技術并進行改良創新，生產的螺旋式細格柵除污機廣泛適用于城市污水處理，工業廢水處理，食品污水處理，造紙污水處理等污水處理工程。旋轉格柵設備能將污水中的較細漂浮物、懸浮物和沉積物提取出來，并經傳輸壓榨后排出。
根據轉鼓式格柵的轉鼓類型，分為齒條刮板型（螺旋式）和濾網轉鼓型（旋轉式）兩種。

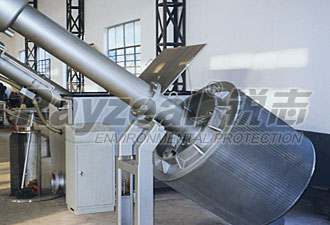

一、ZG-I型螺旋式細格柵機
【概述】

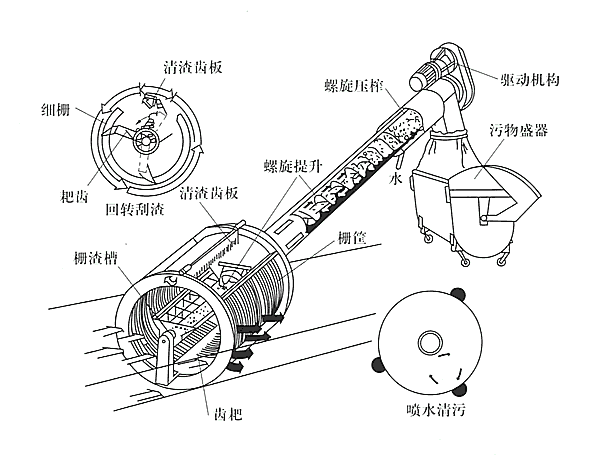

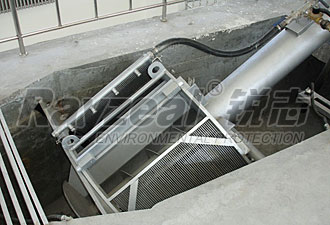

旋轉式細格柵除污機是集格柵、傳輸機和螺桿壓榨機三種功能于一體的新型固液分離環保設備。螺旋細格柵機可直接安裝在水渠內，也可安裝在容器箱中。污水從螺旋式細格柵除污機的柵筐前端流入，從柵縫中流出，濾渣被截留在柵筐內。累積在轉鼓式細格柵機柵條上的濾渣又形成過濾層進一步起到過濾作用，從而提高了螺旋式細格柵機濾渣的過濾效率。當螺旋細格柵機柵筐前后的水位差達到設定值時，減速電機自動啟動，帶動清渣耙旋轉，其清渣齒伸入柵條之間，將所有濾渣取出，當轉鼓格柵旋轉到垂直位置時，濾渣自動落入螺桿下端中央的料斗內，經螺桿傳輸，同時壓榨，最后落入物料箱或傳輸機進行外運。為了清理齒上的濾渣，清渣耙能自動倒轉15度，經過一清渣齒板時能自動清理清渣耙上的余渣，以免螺旋式格柵除污機發生故障。
轉鼓格柵的濾渣在輸送過程中被壓榨脫水，固含量可達35%-45%，干渣體積小、污染少、易于外運處理。
螺旋格柵機的過濾柵框濾縫尺寸為6至12mm，直徑從600mm-3000mm，旋轉格柵處理量最大可達237600m3/h。
【型號】
【特點】
1、螺旋格柵機采用全不銹鋼制造，結構緊湊，幾乎無需維護。
2、螺旋格柵機完整結構，安裝方便，全自動控制。
3、螺旋式格柵除污機功率小、轉速低，節能，無磨損，低噪音。
4、螺旋式格柵除污機全封閉運行，無臭味無泄漏。
5、螺旋細格柵機運行效率高，綜合性能價格比優，投資回收快。
【過水流量】
| 型號規格ZG-I | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | ||
| 液體流速（ m/s） | 1.0 | ||||||||||||||
| 過水流量 (m3/h) |
柵距 (mm) |
6 | 314 | 590 | 962 | 1263 | 1892 | 2475 | 3105 | 3775 | 4568 | 5757 | 7765 | 9372 | 11290 |
| 8 | 357 | 676 | 1080 | 1414 | 2145 | 2778 | 3505 | 4250 | 5130 | 6477 | 8773 | 10554 | 12740 | ||
| 10 | 385 | 731 | 1172 | 1534 | 2325 | 3021 | 3787 | 4594 | 5546 | 7000 | 9482 | 11439 | 13795 | ||
| 12 | 406 | 769 | 1238 | 1625 | 2487 | 3183 | 4000 | 4857 | 5900 | 7425 | 10042 | 12090 | 14586 | ||
【技術參數】

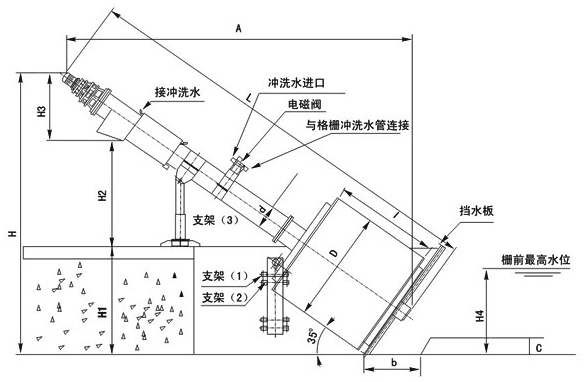

| 型號規格XGZG-I | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 柵筒直徑D(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 柵筒長度l(mm) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | 1450 | 1650 | 1950 | 2150 | 2400 |
| 輸送管直徑d(mm) | 219 | 273 | 273 | 300 | 300 | 360 | 360 | 500 | 500 | 500 | 500 | 700 | 700 |
| 渠道寬度B(mm) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | 2270 | 2470 | 2670 | 2870 | 3070 |
| 柵前最高水位H4(mm) | 350 | 450 | 540 | 620 | 750 | 860 | 960 | 1050 | 1150 | 1280 | 1490 | 1630 | 1800 |
| 安裝角度 | 35℃ | ||||||||||||
| 渠道深度H1(mm) | H1=600～3000 | ||||||||||||
| 排渣高度H2(mm) | 按用戶要求進行設計 | ||||||||||||
| H3(mm) | 根據減速機形式確定 | ||||||||||||
| 設備安裝總高H(mm) | H=H1+H2+H3 | ||||||||||||
| 安裝長度A(mm) | A=H×1.43-0.48D | ||||||||||||
| 設備總長L(mm) | L=H×1.743-0.75D | ||||||||||||

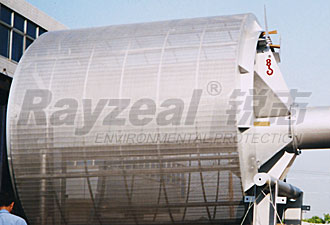

二、ZG-II型轉鼓式細格柵除污機
【概述】
轉鼓式細格柵除污機，是引進消化了國際先進技術，改良創新的成果，廣泛適用于城市生活污水處理，工業廢水處理，食品污水處理，造紙污水處理工程。旋轉式細格柵機除污機能將污水中的較細漂浮物、懸浮物和沉積物提取出來，并經傳輸壓榨后排出。
旋轉式細格柵除污機設計精巧，結構緊湊，全部零部件為不銹鋼材質，無高速運動件。
轉鼓格柵全自動控制，運轉平穩，能耗低，噪音小，旋轉格柵柵縫小，僅1-5mm，借助流體導流，設備分離效率可達98%，整個轉鼓式細格柵機的柵縫均可在設備運行過程中實現自清洗。砂石，碎渣及硬物無損設備，轉鼓式細格柵機永不堵塞。

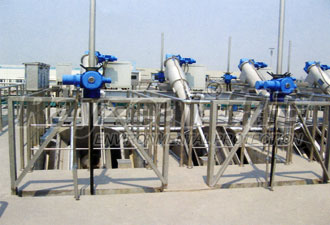

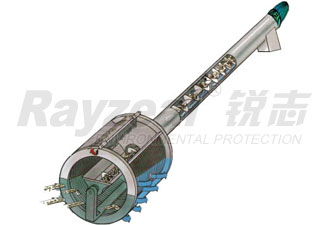

轉鼓式格柵機與水平面成35°角安裝在水渠中，污水從轉鼓格柵的端頭流入轉鼓格柵中，通過格柵側面的柵縫流出，格柵將水中的懸浮物、漂浮物等截留在轉鼓中，轉鼓格柵以4.6r/min的速度旋轉，轉鼓式格柵機的上方有尼龍刷和沖洗水噴嘴，將柵渣從柵縫中清除，同時通過螺旋輸送并擠壓脫水，最后通過轉鼓格柵上端的排料口，物料落入垃圾箱或輸送機外運。
【型號】
【特點】
1、旋轉式細格柵機和水流形成約35度角，因為折流的形成，即使小于格柵縫隙的許多污物也能被轉鼓細格柵機分離出來。
2、旋轉式細格柵機裝有沖洗裝置，具有自凈功能。
3、圓柱形結構使旋轉格柵機比傳統格柵過流量增大，水頭損失減少，而且旋轉式格柵機前的堆積平面減少。
4、轉鼓細格柵所有與水接觸的部件都由不銹鋼制作而成，并經過酸洗鈍化處理；轉鼓細格柵機適用于民用污水和大多數工業用水中，防腐性能強，壽命長。
5、通過轉鼓細格柵機的一體化打撈、輸送、壓榨處理，旋轉細格柵機既節省了占地面積，也減少了垃圾的后續處理費用。
6、轉鼓細格柵機幾乎不需要維修，旋轉點上無需加油，驅動裝置加油次數極少。
【過水流量】
| 型號規格ZG-II | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 | ||
| 液體流速（ m/s） | 1.0 | |||||||||||||
| 過水流量 (m3/h) |
柵距 (mm) |
1 | 125 | 219 | 370 | 507 | 723 | 954 | 1209 | 1494 | 1803 | 2150 | 3280 | 4120 |
| 2 | 190 | 330 | 558 | 765 | 1095 | 1443 | 1832 | 2260 | 2732 | 3254 | 4530 | 5600 | ||
| 3 | 230 | 400 | 684 | 936 | 1340 | 1760 | 2235 | 2756 | 3334 | 3968 | 5450 | 6780 | ||
| 4 | 237 | 432 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | 4032 | 4680 | 6230 | 7560 | ||
| 5 | 252 | 468 | 795 | 1108 | 1576 | 2200 | 2934 | 3600 | 4356 | 5220 | 6750 | 8220 | ||
【技術參數】
| 型號規格XGZG-II | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| 轉鼓直徑D(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| 輸送管規格d(mm) | 219 | 273 | 273 | 273 | 360 | 360 | 360 | 500 | 500 | 500 | 500 | 710 |
| 柵網長l(mm) | 650 | 830 | 985 | 1160 | 1370 | 1500 | 1650 | 2000 | 2200 | 2200 | 2400 | 3000 |
| 最高水位H4 | 400 | 500 | 670 | 800 | 930 | 1100 | 1200 | 1300 | 1500 | 1680 | 1800 | 2100 |
| b(mm) | 125 | |||||||||||
| c(mm) | 70 | |||||||||||
| 安裝角度 | 35° | |||||||||||
| 渠深H1(mm) | H1=600～2500 | |||||||||||
| 排渣高度H2(mm) | H2=800～2000 | |||||||||||
| 設備安裝總高H(mm) | H=H1+H2+H3 | |||||||||||
| 安裝長度A(mm) | A=H×1.43-0.48D | |||||||||||
| 設備總長L(mm) | L=H×1.74-0.75D | |||||||||||
